1. 충돌 영역 Collision Domain
- 같은 전송 매체를 공유하면서 충돌이 발생할 수 있는 영역
- 허브 환경에서 두 장치가 동시에 전송할 때 충돌 발생 -> 재전송 필요
- 스위치 사용시 포트 분리로 충돌 없음
2. 브로드캐스트 영역 Broadcast Domain
- 브로드캐스트 패킷이 도달하는 범위
- 스위치는 브로드캐스트 프레임을 모든 포트로 전달 / 라우터는 브로드캐스트 차단 -> 도메인 경계 형성
- 브로드캐스트 트래픽이 많아지면 네트워크에 부하 발생 -> 해결하기 위해 VLAN 도입
3. VLAN을 통한 브로드캐스트 도메인 분산
- VLAN은 L2에서의 논리적인 분리 기술이라 하나의 스위치 내에서도 여러 브로드캐스트 도메인 생성이 가능
- 각 VLAN은 독립된 브로드캐스트 도메인처럼 동작
4. 3계층 캠퍼스 네트워크 설계
- Access Layer : 사용자의 단말이 처음 연결되는 계층
- Distribution Layer : Access 계층과 Core 계층 사이에 위치한 중간 계층으로 정책적 제어, 집계, 라우팅 등을 담당
- Core Layer : 네트워크의 고속 백본 역할을 하는 계층
2계층 캠퍼스 네트워크 설계에서는 Core 계층이 빠져있다.

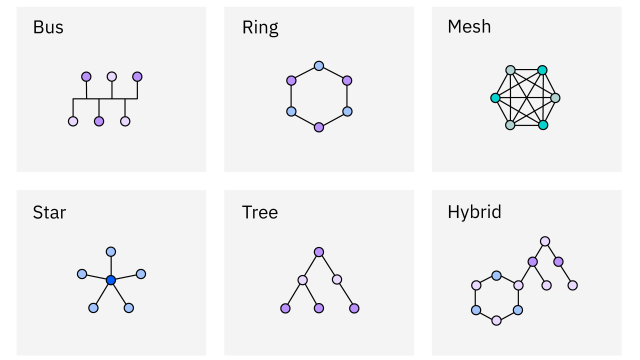

5. 토폴로지 종류
- 스타 : 중앙 장치에 모든 노드가 직접 연결하는 방식으로 중앙장치가 장애나면 전체 네트워크가 마비됨
- 풀 메시 : 모든 장치가 모든 장치와 직접 연결된 구조로 복잡하고 장치 하나 추가시 케이블이 많이 필요하다는 단점이 있음
- 파샬 메시 : 일부 노드만 메시 형태로 연결된 구조로 핵심 장비 간 고가용성을 확보할 수 있음
- 하이브리드 : 여러가지 토폴로지를 조합한 구조
6. 규모별 무선 LAN 설계
1) 전형적인 가정용
- 통합형 공유기(SOHO Router) 사용
- 한 장치가 라우터 + 스위치 + 무선 AP 기능을 모두 수행
2) 소규모 사무실용
- 고급형 SOHO 라우터나 중소기업용 AP 사용
3) 기업용
- WLC (Wireless LAN Controller) : 모든 AP를 중앙에서 제어하는 장치
- LWAPP(Lightweight Access Point Protocol) : LWAP가 WLC에 의존하여 제어 및 설정을 받아 동작
특징
- SSID 마다 VLAN, 인증, QoS 등 분리 구성 가능
- 각 SSID는 독립된 VLAN과 연결되어 유선 네트워크과 통합
- 사용자가 AP 간 이동 시에도 세션 유지로 끊김 없이 서비스 이용 가능
- 네트워크 설정을 WLC 하나에서 일괄 적용 가능 -> 유지보수 효율성 향상
✍️ 하루 회고
아직 이전에 배운 내용들을 제대로 복습을 안해서 그런지 수업을 따라가는 게 조금 어려웠다. 뭔가 너무 많은 정보가 파도처럼 밀려 들어오는데 막상 내가 정보를 담으려고 준비한 건 작은 컵 느낌... 이번주 주말은 복습을 위해서 쉬는건 포기해야 할 것 같다.
앞으로 그날의 학습 내용에 따라 TIL의 형식이나 분량이 달라질 수 있을 것 같다.
어떤 날은 이미 알고 있는 개념이 많아 정리를 빠르게 할 수 있고,
어떤 날은 생소한 내용이 많아 이해하고 정리하는 데 더 많은 시간이 필요할 수도 있다.
그래서 TIL은 모든 걸 다 정리하려고 하기보다, 내가 오늘 꼭 기억하고 싶은 부분이나 특정 주제를 위주로 정리하려고 한다.
